Đèn sân bóng chuyền bao nhiêu watt? Cách tính và bố trí

Đèn sân bóng chuyền thường dùng công suất 150W–300W mỗi bộ cho sân phong trào, nhưng tổng watt không quyết định toàn bộ chất lượng chiếu sáng. Muốn vận động viên theo dõi bóng nhanh, nhìn rõ vạch sân và không bị lóa khi ngửa mặt, cần tính đồng thời độ rọi, độ đồng đều, chiều cao treo, góc chiếu và quang thông thực của đèn.

Đèn sân bóng chuyền cần bao nhiêu lux?

Lux là lượng ánh sáng nhận được trên mỗi mét vuông mặt sân. Watt chỉ cho biết điện năng tiêu thụ. Hai bộ đèn sân bóng chuyền cùng 200W có thể khác nhau đáng kể về lumen, phân bố quang, khả năng chống chói và độ suy giảm ánh sáng.

• Tập luyện, trường học: khoảng 200–300 lux.
• Sân kinh doanh, phong trào: khoảng 300–500 lux.
• Thi đấu hoặc ghi hình: cần mức sáng cao hơn, đồng thời phải đáp ứng yêu cầu của giải đấu và camera.

Các mức trên dùng để lập dự toán ban đầu. Thiết kế cuối cùng phải kiểm tra lux trung bình, lux tối thiểu, độ đồng đều và chói tại nhiều vị trí nhìn.

Bảng công suất đèn sân bóng chuyền tham khảo

Bảng này là khung tham khảo. Diện tích vùng an toàn, chiều cao nhà thi đấu, màu trần và tường đều ảnh hưởng đến số lượng đèn sân bóng chuyền cần lắp.

Cách tính nhanh số lượng đèn sân bóng chuyền

Công thức quang thông sơ bộ:

N = (E × A) / (F × CU × MF)

• N: số bộ đèn.
• E: độ rọi mục tiêu, đơn vị lux.
• A: diện tích sân và vùng an toàn cần chiếu sáng.
• F: quang thông của một bộ đèn, đơn vị lumen.
• CU: hệ số sử dụng theo bố trí và bề mặt không gian.
• MF: hệ số duy trì do bụi bẩn và suy giảm quang thông.

Ví dụ khu vực 500 m²

Giả sử mục tiêu 400 lux, mỗi đèn cho 32.000 lumen, CU = 0,55 và MF = 0,8:

N = (400 × 500) / (32.000 × 0,55 × 0,8) ≈ 14,2.

Kết quả dự toán khoảng 14–16 bộ. Số lượng thực tế cần làm tròn theo bố trí đối xứng và kiểm tra bằng mô phỏng. Trong nhiều trường hợp, tăng số điểm sáng với công suất vừa phải giúp độ đồng đều tốt hơn dùng ít đèn công suất quá lớn.

Kích thước khu vực cần chiếu sáng

Sân thi đấu bóng chuyền có kích thước 18 × 9 m, nhưng thiết kế ánh sáng không thể chỉ tính 162 m² bên trong đường biên. Phải cộng vùng tự do quanh sân, khu trọng tài, ghế dự bị và lối di chuyển nếu chúng thuộc phạm vi sử dụng.

Khi nhận bản vẽ, cần xác định rõ ranh giới tính lux. Nếu nhà thi đấu có nhiều sân, phương án còn phải hạn chế việc hàng đèn của sân này gây chói cho sân bên cạnh.

Chiều cao treo đèn sân bóng chuyền

Đèn thường được lắp ở độ cao khoảng 8–12 m tùy kết cấu công trình. Treo thấp giảm khoảng chiếu nhưng dễ lọt vào tầm nhìn khi vận động viên đập bóng hoặc chắn bóng. Treo cao giúp ánh sáng phủ rộng hơn nhưng yêu cầu bộ đèn có quang học phù hợp.

• Khoảng 8 m: nên tăng số điểm đèn và kiểm soát góc nghiêng.
• Khoảng 10 m: cân bằng giữa độ phủ, bảo trì và chống chói.
• Từ 12 m: cần quang thông cao hơn và mô phỏng kỹ vùng góc sân.

Không đặt đèn trong vùng có nguy cơ va chạm với bóng. Móc treo, cáp an toàn và kết cấu phải phù hợp tải trọng cũng như rung động của nhà thi đấu.

Cách bố trí để giảm chói

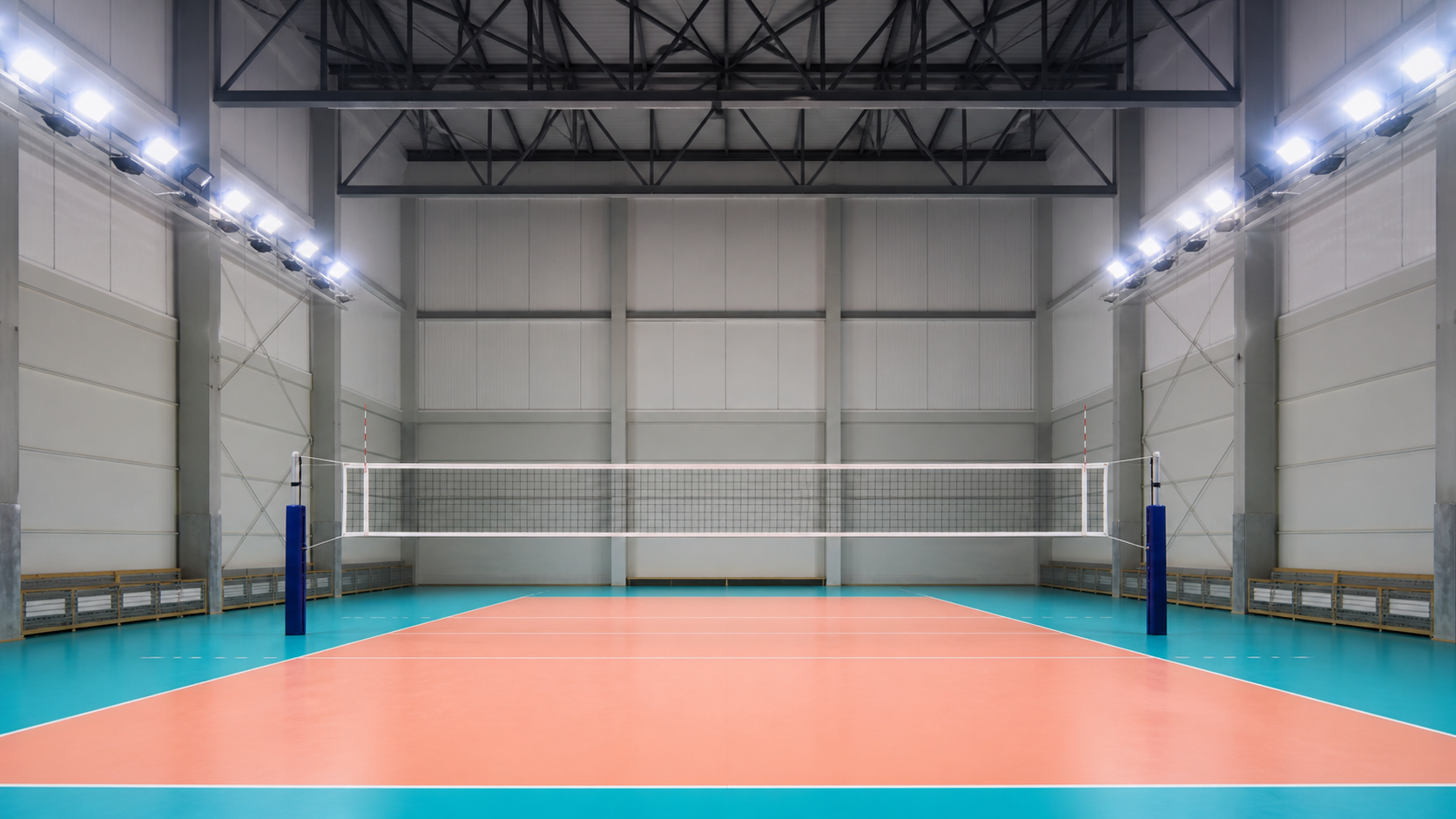

Vận động viên bóng chuyền thường nhìn lên cao theo quỹ đạo bóng. Vì vậy, nguồn sáng tập trung ngay trên lưới hoặc chính giữa sân có thể gây mất dấu bóng. Phương án đèn sân bóng chuyền nên chia thành nhiều dải hai bên và hướng ánh sáng chéo vào vùng thi đấu.

1. Bố trí đối xứng dọc hai biên sân.
2. Tránh để đèn nằm đúng trục nhìn từ vị trí phát bóng.
3. Không dùng một vài nguồn sáng quá mạnh tạo tương phản gắt.
4. Kiểm tra chói từ vị trí chuyền hai, chủ công, libero và trọng tài.

Chọn góc chiếu và loại đèn

Góc chiếu rộng phù hợp khoảng treo thấp và khu vực gần; góc hẹp đưa ánh sáng đi xa khi trần cao. Tuy nhiên, góc quá hẹp dễ tạo điểm sáng mạnh, còn góc quá rộng có thể thất thoát lên khán đài và tường.

Đèn high-bay tròn, đèn module hoặc đèn tuyến tính đều có thể sử dụng nếu phân bố quang phù hợp. Không nên chọn chỉ theo hình dáng. File IES của đúng mã đèn là dữ liệu quan trọng để đánh giá phương án.

Nhiệt độ màu, CRI và flicker

• Nhiệt độ màu: thường cân nhắc 4000K–5700K; nên dùng đồng nhất toàn khu vực.
• CRI: ảnh hưởng khả năng nhận biết bóng, vạch sân và màu áo.
• Flicker: cần thấp nếu có quay video, phát trực tiếp hoặc slow motion.
• Driver: nên có hệ số công suất tốt, bảo vệ quá áp và khả năng tản nhiệt ổn định.

Màu sàn và tường cũng ảnh hưởng cảm nhận độ sáng. Bề mặt quá bóng có thể gây phản xạ khó chịu dù lux trung bình đạt yêu cầu.

So sánh sân trong nhà và ngoài trời

Sân trong nhà cần chú ý trần, kết cấu treo, phản xạ bề mặt và chói khi nhìn lên. Sân ngoài trời cần cột đèn, cấp bảo vệ IP, chịu gió, chống sét và kiểm soát ánh sáng tràn sang khu dân cư.

Tham khảo bài cách chọn đèn sân thể thao để hiểu nguyên tắc chung. Với môn có quỹ đạo cầu cao trong nhà, xem thêm đèn sân cầu lông; với sân ngoài trời lớn hơn, xem đèn sân tennis.

Ước tính điện năng vận hành

Ví dụ 12 đèn 200W có tổng công suất 2,4 kW. Nếu hoạt động 6 giờ mỗi ngày, hệ thống tiêu thụ khoảng 14,4 kWh/ngày, chưa tính tổn hao phụ trợ. Chia mạch theo khu vực giúp chỉ bật mức sáng cần thiết khi tập nhẹ hoặc vệ sinh.

Khi so sánh báo giá, cần xem lumen hữu ích, tuổi thọ driver, khả năng bảo trì và thời gian bảo hành. Hiệu suất tốt giúp giảm cả số đèn lẫn chi phí điện trong vòng đời sử dụng.

Checklist BOQ đèn sân bóng chuyền

• Mặt bằng sân và vùng an toàn cần tính lux.
• Mục đích sử dụng: tập luyện, kinh doanh hay thi đấu.
• Chiều cao trần, xà gồ, quạt và các vật cản.
• Lux mục tiêu, độ đồng đều và giới hạn chói.
• Công suất, lumen, góc chiếu, CCT, CRI và flicker.
• File IES và bản mô phỏng.
• Tủ điện, dây dẫn, thiết bị bảo vệ và chia mạch.
• Phương án tiếp cận để vệ sinh và bảo trì.

Có thể dùng DIALux để mô phỏng từ file quang học của đúng mã đèn. Không nên dùng file IES gần giống vì kết quả BOQ đèn sân bóng chuyền có thể sai lệch.

Câu hỏi thường gặp

Một sân bóng chuyền dùng mấy đèn 200W?

Khung thường gặp là 8–12 bộ cho sân phong trào, nhưng cần tính cả vùng an toàn, chiều cao treo và quang thông thực tế.

Có nên lắp đèn ngay trên lưới?

Không nên đặt nguồn sáng mạnh ngay trong vùng nhìn chính. Phương án dải hai bên thường dễ kiểm soát chói và độ đồng đều hơn.

Đèn ngoài trời cần cấp bảo vệ nào?

Cần chọn cấp IP phù hợp với mưa, bụi và điều kiện lắp đặt; đồng thời kiểm tra chống sét, tiếp địa và kết cấu chịu gió.

Kết luận

Muốn chọn đúng đèn sân bóng chuyền, hãy bắt đầu từ lux mục tiêu, diện tích gồm vùng an toàn, chiều cao treo và file IES. Phương án 8–12 đèn 150W–200W là khung dự toán phổ biến cho sân phong trào, nhưng chỉ nên chốt sau khi kiểm tra độ đồng đều và chói bằng mô phỏng.
