Khi nào cần đèn đường chống nổ không thể xác định chỉ từ cụm từ “đường nội bộ nhà máy”. Một tuyến đường chỉ cần thiết bị Ex khi vị trí lắp đèn nằm trong khu vực đã được phân loại nguy hiểm và hồ sơ thiết kế yêu cầu. Sau bước đó mới tính công suất, chiều cao cột, khoảng cách cột và độ rọi.
Trả lời nhanh: Đèn đường chống nổ phù hợp với tuyến giao thông, khu bơm rót, bãi xuất nhập hoặc lối đi ngoài trời nằm trong Zone có khí, hơi hay bụi cháy. Nếu tuyến đường ở ngoài ranh giới nguy hiểm, đèn đường công nghiệp thông thường có thể là phương án hợp lý hơn. SH-STL1EX 100W–250W là sản phẩm An Sơn đang có để kỹ sư đối chiếu với hồ sơ dự án.
Đèn đường chống nổ giải quyết nhu cầu gì?

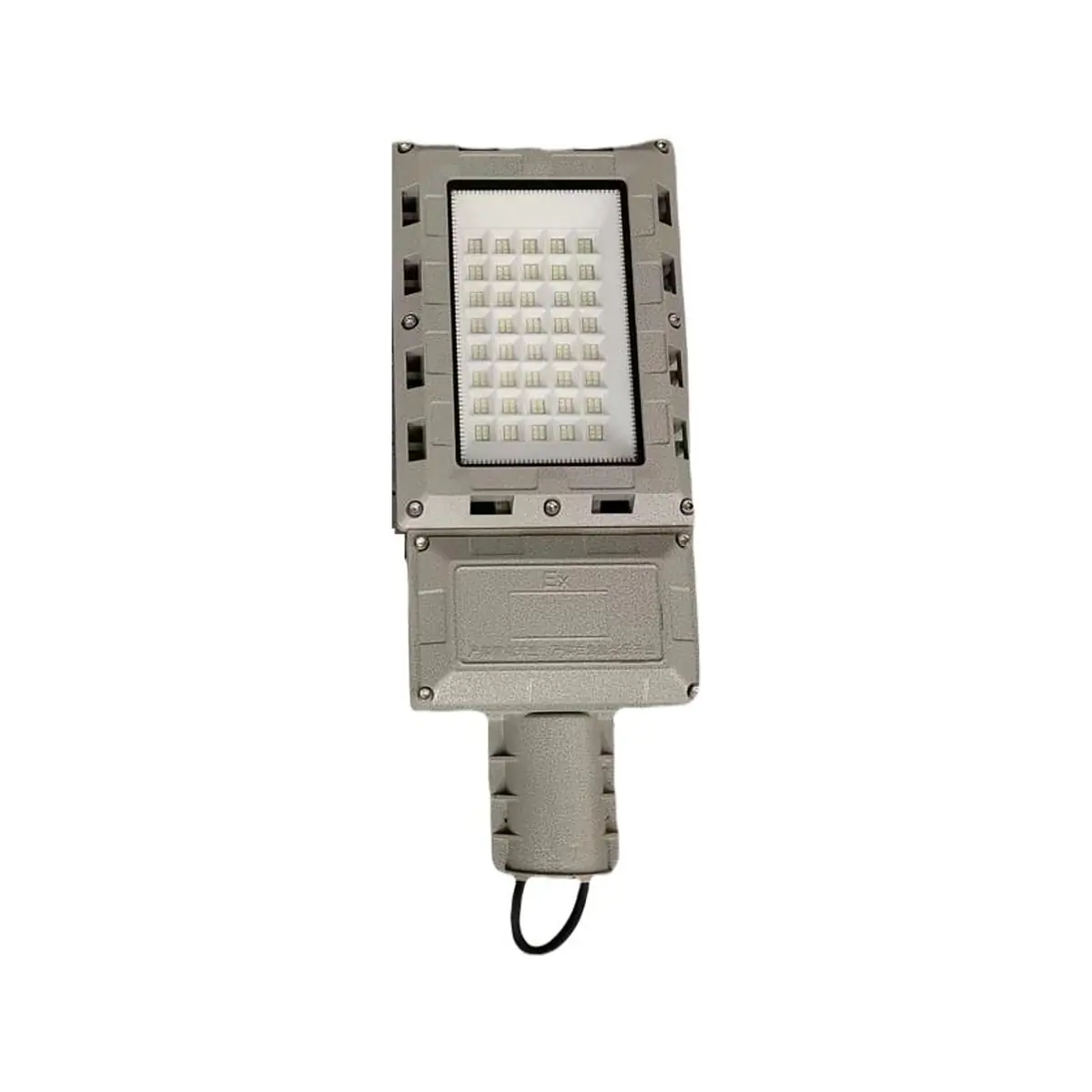

Sản phẩm có dạng thân chữ nhật, lắp trên cột, tường hoặc vị trí cao để đưa ánh sáng xuống đường, bãi làm việc và khu kỹ thuật. Khác với đèn đường đô thị thông thường, phiên bản chống nổ có dấu bảo vệ được công bố cho môi trường nguy hiểm phù hợp.
OSHA 1910.307 liệt kê trạm xăng, kho chứa chất lỏng dễ cháy, nhà máy sơn và cơ sở dầu khí, hóa chất là những nơi có thể có khu vực nguy hiểm; đồng thời nhấn mạnh từng phòng, khu hoặc vùng phải được xem xét riêng. IEC 60079-14:2024 đề cập thiết kế, lựa chọn và lắp đặt thiết bị điện Ex. Đây là nguồn tham khảo quốc tế; dự án tại Việt Nam vẫn phải tuân theo tiêu chuẩn và hồ sơ được phê duyệt.
Hai nhầm lẫn phổ biến: IP66 không đồng nghĩa với chống nổ; và cột đèn đặt ngoài Zone nhưng ánh sáng chiếu vào Zone không nhất thiết khiến bộ đèn phải là loại chống nổ. Yêu cầu Ex phụ thuộc vị trí của thiết bị điện và hồ sơ phân vùng, không chỉ vùng được chiếu sáng.
Khi nào cần đèn đường chống nổ? 6 khu vực nên rà soát
1. Đường nội bộ cạnh bồn và kho xăng dầu
Tuyến xe chạy quanh bồn, điểm nhập xuất hoặc trạm bơm có thể đi qua ranh giới Zone. Vị trí cột, độ cao đèn và khoảng cách tới nguồn phát thải phải được đặt lên bản vẽ phân vùng. Không nên kết luận “đứng ngoài trời nên an toàn”.
2. Khu bơm rót và bãi xuất nhập hàng dễ cháy
Khu xe bồn, họng nạp, van và đường ống cần đủ sáng để thao tác, đọc nhãn và quan sát rò rỉ. Nếu bộ đèn nằm trong vùng nguy hiểm, phải đối chiếu dấu Ex. Thiết kế cũng cần hạn chế chói vào mắt tài xế và người thao tác.
3. Đường quanh kho khí hoặc khu công nghệ
Kho khí dễ cháy, khu nén và hành lang công nghệ có thể cần đèn lắp trên cột hoặc tường. Các kết cấu ống và thiết bị cao dễ tạo bóng, vì vậy công suất lớn không tự giải quyết được vùng tối. Cần xem hướng chiếu và vật cản thực tế.
4. Khu vực ngoài trời của nhà máy sơn, dung môi
Cửa kho dung môi, điểm chuyển hàng hoặc lối đi cạnh khu pha sơn có thể nằm trong ranh giới nguy hiểm tùy nguồn phát thải và thông gió. Khi hỏi khi nào cần đèn đường chống nổ, hãy yêu cầu HSE hoặc tư vấn xác nhận Zone tại đúng vị trí bộ đèn, không suy luận từ mùi sơn.
5. Xưởng gỗ hoặc khu có bụi cháy
Nguy cơ không chỉ đến từ khí và hơi. Một số khu xử lý, thu gom hoặc lưu trữ bụi cháy có thể được phân loại Zone 21 hoặc Zone 22. Model phải được đối chiếu cả dấu bảo vệ cho môi trường bụi và nhiệt độ bề mặt công bố.
6. Tuyến thay thế đèn cũ trong nhà máy đang vận hành
Khi thay đèn, hình dáng giống nhau không có nghĩa hồ sơ tương đương. Cần giữ nguyên mã, dấu Ex, công suất, kiểu gá, đường kính cần đèn, đầu cáp và yêu cầu chứng từ. Nếu muốn đổi model, kỹ sư phải duyệt lại phương án.
Khi nào chưa nên chốt đèn chống nổ?
- Chưa có bản vẽ phân vùng nguy hiểm hoặc ranh giới Zone.
- Chưa xác định tọa độ và cao độ chính xác của bộ đèn.
- Chưa có mặt bằng đường, bãi và vị trí vật cản.
- Chưa biết chiều cao cột, khoảng cách cột và bề rộng tuyến.
- Chưa xác định độ rọi, độ đồng đều hoặc công việc cần quan sát.
- Chưa chốt kiểu gá, đường kính cần, đầu cáp và hộp nối.
- Chưa kiểm tra chứng từ đúng model dự kiến mua.
Trong những trường hợp này, báo giá theo số watt chỉ tạo ra một con số mua hàng chứ chưa phải một giải pháp chiếu sáng an toàn.
SH-STL1EX có những công suất nào?
Đèn đường chống nổ SOHO SH-STL1EX có bốn model 100W, 150W, 200W và 250W. Tài liệu SOHO 2026 ghi hiệu suất sáng 120 lm/W, điện áp 220–240VAC, hệ số công suất 0,95, CRI Ra80, góc chiếu 120° và lựa chọn nhiệt độ màu 3000K, 4000K hoặc 6000K.
| Model | Công suất | Quang thông tham chiếu* |
|---|---|---|
| SH-STL1EX-100W | 100W | Khoảng 12.000 lm |
| SH-STL1EX-150W | 150W | Khoảng 18.000 lm |
| SH-STL1EX-200W | 200W | Khoảng 24.000 lm |
| SH-STL1EX-250W | 250W | Khoảng 30.000 lm |
* Giá trị tham chiếu được tính từ công suất × hiệu suất 120 lm/W do tài liệu model công bố. Đây không phải kết quả đo của từng bộ đèn và không thay thế file IES hoặc tính toán độ rọi.
7 dữ liệu quyết định chọn 100W, 150W, 200W hay 250W
1. Chiều cao cột hoặc cao độ gá
Cần đo từ tâm quang của đèn đến mặt đường hoặc mặt làm việc. Cột cao thường cần quang thông và quang học phù hợp, nhưng không thể chọn công suất chỉ từ chiều cao.
2. Khoảng cách giữa các cột
Khoảng cách cột ảnh hưởng vùng chồng sáng và độ đồng đều. Tăng công suất để kéo giãn khoảng cách có thể tạo điểm quá sáng dưới cột và vùng tối giữa hai cột.
3. Bề rộng và hình dạng khu vực
Đường hẹp, bãi xe rộng, khu bơm hình chữ nhật và lối quanh bồn cần bố trí khác nhau. Hãy gửi mặt bằng thay vì chỉ gửi diện tích tổng.
4. Độ rọi và độ đồng đều mục tiêu
Yêu cầu cho đường xe chạy, khu thao tác van, điểm đọc đồng hồ và bãi xuất hàng không giống nhau. Thiết kế cần xem cả độ đồng đều, chói và vùng bóng do thiết bị công nghệ.
5. Hướng chiếu 120° và góc nghiêng
Catalogue ghi góc chiếu 120°. Góc gá thực tế quyết định ánh sáng rơi xuống đâu và có chiếu vào mắt người lái hay không. Không nên dựng đèn nghiêng quá mức chỉ để kéo ánh sáng đi xa.
6. Điều kiện môi trường
SH-STL1EX được công bố IP66, WF2 và nhiệt độ làm việc −20°C đến +50°C. Cần đối chiếu môi trường muối, hóa chất, rung, gió, bụi bám và phương pháp vệ sinh tại vị trí lắp.
7. Hệ số suy giảm và kế hoạch bảo trì
Bụi bám, lão hóa và vệ sinh không đều làm quang thông hữu dụng giảm theo thời gian. Tính toán nên có hệ số bảo trì phù hợp và vị trí cột phải cho phép tiếp cận an toàn.
Dấu Ex của SH-STL1EX cần hiểu ra sao?
Tài liệu kỹ thuật ghi Exde IIC T6 Gb / Ex tD A21 T80°C và phạm vi công bố Zone 1, Zone 2, Zone 21, Zone 22. Kỹ sư cần đối chiếu toàn bộ dấu với hồ sơ khí hoặc bụi của dự án. Không nên lấy riêng chữ IIC hoặc T6 để phê duyệt.
Toàn bộ tuyến điện gồm bộ đèn, cần đèn, đầu cáp, hộp nối, dây, ống luồn và tiếp địa. Việc dùng một bộ đèn đúng dấu Ex không bù được cho phụ kiện hoặc cách đấu nối không phù hợp.
Vì sao không nên mặc định chọn 250W?
250W cho quang thông tham chiếu cao hơn nhưng có thể gây chói, lãng phí hoặc làm độ đồng đều kém nếu bố trí không phù hợp. Nhiều đèn công suất thấp hơn đặt hợp lý đôi khi tạo vùng sáng liên tục tốt hơn, đồng thời giảm bóng đổ.
Ngược lại, công suất quá thấp khiến phải tăng số cột hoặc không đạt độ rọi ở khu thao tác. Phương án đúng phải được so sánh bằng mô phỏng, file IES hoặc kết quả tính toán, cùng chi phí lắp đặt và bảo trì.
7 dữ liệu nên gửi để nhận báo giá đúng
- Mặt bằng tuyến đường, bãi và vị trí thiết bị công nghệ.
- Chiều cao cột, khoảng cách cột và bề rộng cần chiếu.
- Vị trí, hướng gá và đường kính cần đèn.
- Độ rọi, độ đồng đều hoặc nhiệm vụ cần quan sát.
- Bản vẽ Zone, nhóm khí hoặc bụi, cấp nhiệt độ.
- Điều kiện ăn mòn, bụi, nước, nhiệt và rung.
- Số lượng, yêu cầu chứng từ, tiến độ và địa điểm giao.
Gửi dữ liệu qua trang BOQ/RFQ nhận báo giá vật tư điện. Nếu thay đèn cũ, bổ sung ảnh tem, bộ gá và toàn cảnh cột để An Sơn đối chiếu.
Ai sử dụng, ai quyết định và ai mua?
Tài xế, bảo vệ và người vận hành phản ánh vùng tối hoặc chói. Kỹ sư chiếu sáng/M&E tính công suất và bố trí. HSE xác nhận phân vùng nguy hiểm. Bảo trì đánh giá phương án tiếp cận cột. Mua hàng kiểm tra model, phụ kiện, chứng từ và giá. Quản lý nhà máy phê duyệt phương án.
Nếu bộ phận mua hàng chỉ nhận yêu cầu “đèn đường chống nổ 200W”, họ vẫn thiếu dữ liệu để chọn đúng gá, màu ánh sáng, Zone và số lượng. BOQ nên có xác nhận kỹ thuật và an toàn trước khi đặt hàng.
Câu hỏi thường gặp
Đường nội bộ nhà máy nào cũng cần đèn chống nổ?
Không. Cần xem vị trí bộ đèn có nằm trong vùng nguy hiểm hay không. Mỗi khu vực phải được đối chiếu riêng trên bản vẽ phân vùng.
IP66 có nghĩa là dùng được ngoài trời và trong Zone 1?
IP66 hỗ trợ đánh giá môi trường bụi, nước nhưng không chứng minh phù hợp Zone 1. Cần kiểm tra dấu Ex và chứng từ đúng model.
Cột cao 10 m nên chọn 200W hay 250W?
Chưa đủ dữ liệu. Cần biết khoảng cách cột, bề rộng, độ rọi, góc gá, vật cản và file phân bố ánh sáng. Nên tính toán trước khi chốt.
SH-STL1EX có dùng ngoài trời được không?
Tài liệu công bố IP66 và WF2. Độ phù hợp thực tế còn phụ thuộc đầu cáp, bộ gá, môi trường ăn mòn, gió, rung và chế độ bảo trì.
Catalogue không có kích thước thì xử lý thế nào?
Không nên tự suy đoán theo công suất. Cần xác nhận kích thước, khối lượng, đường kính cần và bản vẽ lắp của đúng model trước khi làm giá hoặc thay đèn cũ.
Kết luận
Khi nào cần đèn đường chống nổ được trả lời bằng vị trí thiết bị trên bản vẽ Zone, không phải tên gọi của tuyến đường. Sau đó mới chọn 100W–250W theo chiều cao, khoảng cách cột, bề rộng, độ rọi và điều kiện môi trường. SOHO SH-STL1EX là lựa chọn đáng đối chiếu khi dấu Ex và cấu hình phù hợp hồ sơ. Xem thêm danh mục đèn chống nổ An Sơn hoặc gửi bản vẽ để nhận đề xuất sát nhu cầu.
